線纜的縱向和橫向水壓測試是一種用于評估電纜在水下或潮濕環境中性能的檢測方法。這些測試通常用于確保電纜密封性、耐水性和在特定條件下的機械強度，以確保其在實際應用中的安全性和可靠性。以下是關于線纜縱向和橫向水壓測試的詳細介紹，包括測試目的、設備組成、技術參數和操作流程。

1. 測試目的

• 評估密封性： 確保線纜的接頭和外護套在水壓作用下不發生泄漏。
• 測試耐壓能力： 驗證線纜在不同水壓下的抗壓性能，確保其在實際應用時能承受環境壓力。
• 模擬環境條件： 在實際使用條件下對線纜進行測試，了解其在潮濕或水下環境下的表現。

2. 設備組成

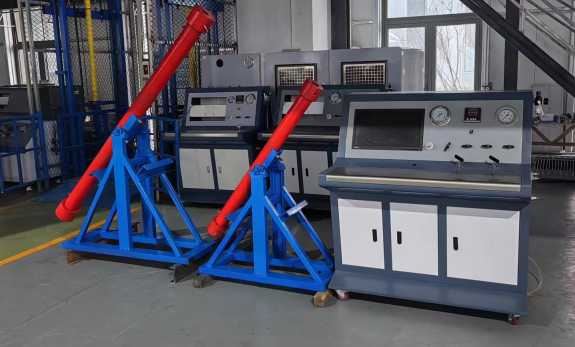

• 水壓測試機： 用于模擬水壓環境的設備，能夠精確控制水的壓力和溫度。
• 壓力容器或水槽： 用于盛裝水并容納待測試的線纜，通常配備透明觀測窗以便觀察測試過程。
• 水泵： 用于將水加壓至所需測試壓力的設備。
• 壓力監測系統： 包括壓力傳感器和顯示儀器，用于實時監測水壓變化。
• 夾具和支架： 用于固定線纜，確保測試過程中線纜的位置穩定。

3. 技術參數

• 測試壓力范圍： 線纜的縱向和橫向水壓測試通常在0-10 MPa（可根據具體要求調整）。
• 測試時間： 通常設定為30分鐘到1小時，以便觀察在水壓作用下的性能變化。
• 線纜直徑： 根據待測線纜的規格，適配相應的測試設備（如最大直徑可達100 mm或更大）。
• 水溫： 測試水溫一般設定為室溫（20°C）或根據實際應用需求調整。

4. 操作流程

縱向水壓測試

1. 準備工作： 確認待測線纜的完整性，檢查測試設備的功能和狀態。
2. 安裝線纜： 將待測試的線纜固定在測試夾具中，確保其位置穩定。
3. 加水并加壓： 將水注入壓力容器，啟動水泵，逐步提高水壓至設定值。
4. 監測壓力： 在測試過程中，實時記錄壓力變化，觀察線纜的狀態。
5. 結果分析： 測試完成后，檢查線纜是否有泄漏或損壞現象，記錄測試數據。

橫向水壓測試

1. 準備工作： 確認線纜的安裝與固定工作。
2. 充水： 將水注入測試水槽，并確保水位覆蓋線纜的橫向部分。
3. 施加橫向壓力： 使用夾具施加橫向壓力，模擬實際環境中的水壓作用。
4. 監測狀態： 觀察線纜在橫向水壓下的表現，記錄任何變形或損壞。
5. 結果分析： 完成測試后，檢查線纜的密封性和結構完整性。

5. 安全注意事項

• 個人防護： 測試過程中的操作人員應穿戴適當?shù)姆雷o(hù)裝備。
• 設備檢查： 定期檢查測試設備，確保其正常運行，防止意外事故。
• 水處理： 確保用于測試的水是干凈的，以防止對線纜造成污染。

通過這些測試，可以確保線纜在潮濕或水下環境中的安全性和耐用性，從而提高其在實際應用中的性能。如果您有特定的需求或想進一步了解某些細節，歡迎隨時詢問！
