標題：井口閥門用便攜式氣動試壓泵|井口閥門水壓試驗機

一、產品概述：

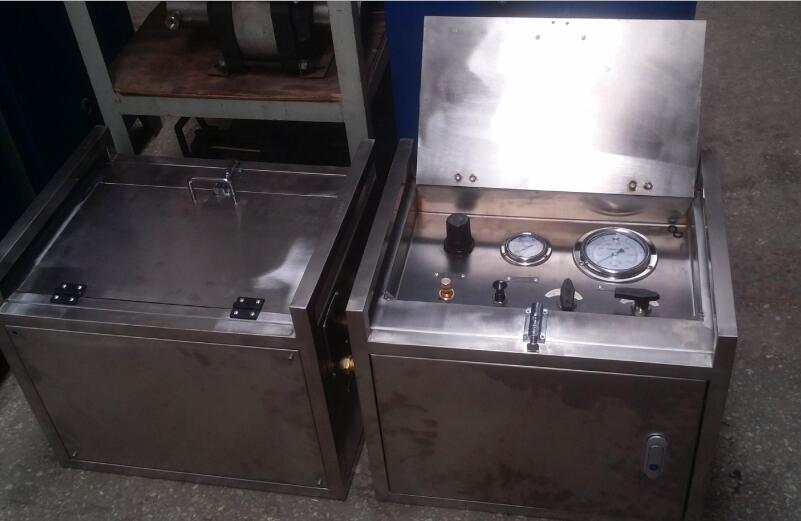

思明特生產的井口閥門用氣動試壓泵|閥門用水壓試驗機壓力范圍是125MPa，壓力單位為：0.1mpa，采用計算機控制的方式，內置氣動水壓泵，通過控制系統實現對壓力的高壓檢測和水壓強度的檢測，介質為清水，試壓泵主要用于各類高壓管匯、井口裝置、高壓容器等靜態壓力試壓測試。

1 執行標準

1.1 高壓清洗機 GB/T 26135-2010

1.2 超高壓泵 JB/T6909-2014

1.3 試壓泵 JB/T9089-2014

1.4 自控試壓機 JB/T12013-2014

*2 主要技術參數

2.1 額定工作壓力：125MPa。

2.2 流  量：180/h。

2.3 驅動氣源：0.3~0.8Mpa。

2.4 輸出壓力為：140MPa

2.5 壓力控制精準度：≤0.5MPa。

2.6 試壓容器容積：100L。

2.7 電源：220V電源。

2.8外形尺寸（參考）：長*寬*高（4000*2000*2300）。

3技術要求

3.1 可分段試壓（分段≥6段）。

3.2 系統可自動升壓、保壓、卸壓，具備手動、自動兩種操作控制方式。

3.3 設備近程可手動卸荷、調壓。

3.4 設備遠程可控制升壓、穩壓、泄壓、壓力顯示，遠程控制失效后，試壓泵能自動停止工作，壓力不會繼續上升，確保在安全壓力范圍內。

*3.5 具備數采系統，傳感器無線傳輸，同時具備有線連接功能，信號傳輸有效距離100m。

3.6 數采系統可實時記錄檢測數據，能夠提供數據曲線圖，可存儲試壓數據10000條以上 (可打印、拷貝或者以word文檔形式保存)。

3.7 試壓泵泵速無級可調，并具有超壓保護裝置。

3.8 具備故障診斷功能，能根據出現故障進行報警停機并做出提示。

3.9 高壓軟管接頭處做防脫接頭，起到安全防護。

3.10 撬裝房便于運輸，底座設置4個吊點，具有防水和防震效果，便于設備檢修和更換配件。試壓泵泵組采用不銹鋼罩進行整體遮蓋防水，并方便人員操作及保養。

3.11 撬裝房箱體用2mm鋼板壓制成瓦楞型框架滿焊，采用CO₂氣體保護焊焊接工藝。箱體表面刷防銹漆后噴漆處理，油漆顏色和外噴字體等按照用戶要求噴涂。

3.12箱體內隔成二間（控制室、泵室），二間房子全部安全隔離，不留通道。其中控制室和泵室之間的墻用2mm鋼板加木板組合。控制室內布局防爆控制臺、操作人員和工具柜，泵室布局高壓泵和水箱等。

3.13泵的高壓出口需直接鋪設至箱體外，用戶不用打開箱體門就可以聯接高壓硬管和膠管。箱體內安裝二個滅火器。二間屋頂部安裝燈，高度滿足照明要求。控制室安裝一個插線板（220V）以方便接電源。
